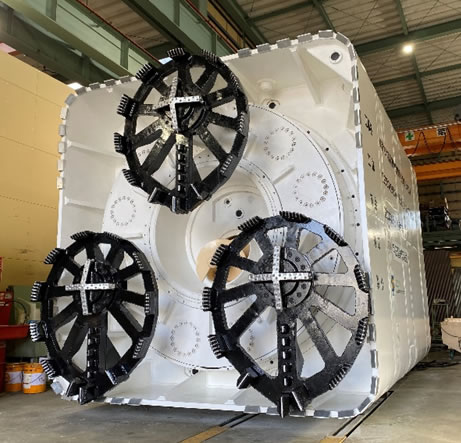

推進工法用ボックスカルバート(ボックス推進工法)

水路、地下道、共同溝など様々なインフラ事業で活用
  • 長距離(L=300m)および曲線施工(最小半径R=100m)が可能
  • 低土かぶり推進が可能(実績多数)
  • 高土かぶり、高水圧(0.15MPa=水深15m相当の水圧)にも対応可能
  • 耐震レベル2に対応
  • 大断面や長方形断面にも対応可能
密閉型ボックス推進工法施工ビデオ
推進工法用ボックスカルバートの構造図例
継手構造図

施工事例その1

構造形式:上下2分割PRCボックスカルバート(PC縦締め工法+TBコーキング工法)
製品寸法:内幅4000×内高5250×長さ1547㎜
使用目的:東名高速道路のアンダーパス(一般道)

推進状況
製品内部の排土状況

施工事例その2

構造形式:PRCボックスカルバート(TBコーキング工法の特殊仕様、永久ひずみ1.5%)
製品寸法:内幅4100×内高1500×長さ1490㎜
使用目的:雨水排水

上空からの現場状況
発進側(海側)
内部状況
